منابع قدرت جوشکاری از ژنراتورها تا رکتیفایرها هر کدام دارای مزایا و معایبی هستند که با این وجود همچنان استفاده زیادی در صنعت جوشکاری دارند اما اینک تکنولوژی جدیدی به نام اینورتر عصر جدیدی در منابع انرژی جوشکاری پدید آورده است.
مدتی است که این تکنولوژی نوظهور در کشورهای صنعتی جای خود را باز کرده است و در کشور ما نیز تولید و استفاده از دستگاههای اینورتر جوشکاری اخیراً رواج بسیاری یافته است که تولیدکنندگان داخلی توانایی خود را در این زمینه به اثبات رسانده‌اند و به دلیل مزایای فراوان این تکنولوژی می‌توان امیدوار بود که در آینده‌ای نزدیک در بازار رقابتی با سایر تجهیزات متناسب جوشکاری عرصه را به خود اختصاص خواهد داد و توسعه آن به مراتب بهتر از گذشته خواهد بود.

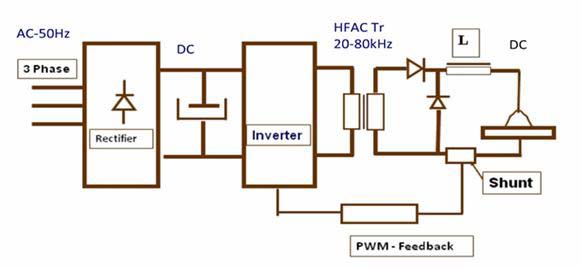

در این منابع تغذیه، برق ورودی AC با فرکانس Hz 60 - 50 ( برق شهر ) که می‌تواند به‌صورت 3 یا تک فاز باشد ابتدا توسط یکسوکننده به جریان DC تبدیل و سپس به واحد اینورتری دستگاه وارد میگردد و به جریان متناوب موج مربعی با فرکانس بالا ( KHz 10 - 1 ) تغییر می‌یابد و پس از عبور از مبدل‌های هسته فریتی جریانی تولید میگردد که پس از یکسوسازی و عملیات فیلترینگ و تبدیل آن به جریان مستقیم، برای جوشکاری مورد استفاده قرار می‌گیرد.
با توجه به وجود تکنولوژی"IGBT "insulated gate bipolar transistor ، افزایش فرکانس تا 10 کیلو هرتز و بالاتر حجم ترانسفورماتورها به‌طور چشمگیری کاهش یافته و باعث کاهش قابل ملاحظه در سایز و وزن دستگاه و در نتیجه آن کاهش میزان اتلاف و مصرف برق در حدود 20 الی 30 درصد خواهد شد.
ظهور نیمه هادی‌های با قدرت بالا مانند اینورترهای حالت جامد ( IGBT ) دستگاه را قادر به مواجهه با بارهای بالای اضافی می‌سازد. این مدارها همچنین می‌توانند ویژگی‌هایی مانند کنترل قدرت و حفاظت بار را نیز فراهم سازند. این سیستم سوییچینگ در دستگاههای اینورتری مبتنی بر میکروکنترلر تنظیم می‌شوند که کنترل بهتر پالس‌ها را امکان‌پذیر می‌کنند.
در مجموع این دستگاهها کارآمدتر از سایر منابع تغذیه جوشکاری بوده و کنترل دقیق‌تری از پارامترهای جوش را می‌توان گرفت که در نهایت قوسی پایدار و آرام خواهیم داشت و به بهترین کیفیت سطح و ویژگی‌های عالی جوش می‌توان رسید.
در مجموع این دستگاهها کارآمدتر از سایر منابع تغذیه جوشکاری بوده و کنترل دقیق‌تری از پارامترهای جوش را می‌توان گرفت که در نهایت قوسی پایدار و آرام خواهیم داشت و به بهترین کیفیت سطح و ویژگی‌های عالی جوش می‌توان رسید.
به طور کلی مزایای اینورترهای جوشکاری را می‌توان به شرح ذیل نام برد:
1. قابلیت حمل و نقل و انبارداری ساده و آسان
2. سبک، کم حجم و قدرتمند
3. توانایی دستیابی به بالاترین سطح کیفیت جوش
4. امکان جوشکاری با انواع الکترودهای سلولزی، رتیلی و قلیایی
5. کاهش تأثیرات منفی نوسانات ولتاژهای ورودی و حفاظت در برابر جریان اضافی
6. امکان کنترل سریع مشخصات دینامیکی در شرایط مختلف و پایداری پارامترهای جوشکاری
7. دارا بودن قوسی پایدار، آرام و یکنواخت در جوشکاری
8. راندمان و ضریب قدرت بسیار بالا
9. مصرف انرژی بسیار پایین و صرفه‌جویی محسوس در مصرف برق
1. قابلیت حمل و نقل و انبارداری ساده و آسان
2. سبک، کم حجم و قدرتمند
3. توانایی دستیابی به بالاترین سطح کیفیت جوش
4. امکان جوشکاری با انواع الکترودهای سلولزی، رتیلی و قلیایی
5. کاهش تأثیرات منفی نوسانات ولتاژهای ورودی و حفاظت در برابر جریان اضافی
6. امکان کنترل سریع مشخصات دینامیکی در شرایط مختلف و پایداری پارامترهای جوشکاری
7. دارا بودن قوسی پایدار، آرام و یکنواخت در جوشکاری
8. راندمان و ضریب قدرت بسیار بالا
9. مصرف انرژی بسیار پایین و صرفه‌جویی محسوس در مصرف برق
نکات مهم در مورد دستگاههای اینورتر تک فاز و سه فاز
۱- اضافه نمودن کابل جوش : در صورت نیاز به استفاده از کابل بلندتر می بایست نسبت قطر با طول کابل رعایت شود یعنی به ازای اضافه نمودن هر ۱۰ متر قطر کابل دستگاهها یک سایز افزایش می یابد. حد مجاز اضافه نمودن کابل برای دستگاههای اینورتری تکفاز تا ۱۰ متر، سه فاز ۲۵۰ آمپر تا ۲۰ متر و دستگاههای ۴۲۰ آمپر به بالا تا ۵۰ متر می باشد.
۲- اکیدا توصیه می گردد از کانکشن های (نری و مادگی) فابریک دستگاه استفاده گردد.
۳- در هنگام روشن و خاموش کردن دستگاه حتما ولوم جریان بسته باشد.
۴- دستگاه پس از استفاده به مدت ۵ دقیقه روشن بماند و سپس خاموش گردد.(جهت خنک شدن توسط فن)
۵- در مجاورت مبدل های حرارتی قرار نگیرد و همچنین از قرار دادن آنها در معرض مستقیم نور خورشید و باران اجتناب شود.
۶- اکیدا توصیه می گردد که هر چند وقت یکبار داخل دستگاه بوسیله کمپرسور از گرد و خاک و براده تمیز گردد (به نحوی که به اتصالات و قطعات بردهای الکترونیک آسیب نرسد)
۷- به سیکل کاری دستگاه توجه گردد و بیشتر از آن حد از دستگاه کار کشیده نشود.
۸- دستگاههای تک فاز با موتور برق و دستگاههای سه فاز با ژنراتور قابل استفاده می باشند. که جهت کار به شرح زیر عمل میگردد:
الف : برای تک فازها از موتور برق ۸ کیلووات یا ۱۰KVA استفاده میگردد. (برای الکترود قطر ۴)
ب : برای دستگاههای سه فاز ژنراتور به شرح زیر محاسبه میگردد.
ابتدا KVA ژنراتور را در نظر می گیریم.
سپس در نظر می گیریم که چه قطری از الکترود محاسبه میگردد و این قطر از الکترود چه آمپری مصرف میکند.
دقت گردد اگر به جای KVA ژنراتور. KW داده باشند با استفاده از فرمول KVA=KW/0.8 می توان KVA را بدست آورد.
آمپر دستگاه ژنراتور= KW/380
حال با استفاده از فرمول KVA1=(1.73*380*l)/1000 مقدار را حساب می کنیم (دقت کنید در این فرمول l مقدار جریان مورد نظر در قسمت b-2 است.
KVA/KVAlژنراتور = تعداد دستگاههای با این ژنراتور قابل استفاده مس باشد .(لطفا این عدد را گرد کنید)
به طور مثال اگر ژنراتور ۶۰KW داشته باشیم و بخواهیم الکترود قطر ۳٫۲ جوشکاری کنیم داریم کیلووات آمپر KVA=KW/0.8=60/0.8=75 حال چون می خواهیم الکترود ۳٫۲ جوشکاری کنیم بنابراین :
KVAl=(1.73*380*8)/1000=5.25KVA
KVA/KVAl=75/5.25=14.28=14 تعداد دستگاههای قابل استفاده با این ژنراتور
درباره اينورترهاي جوشکاري
